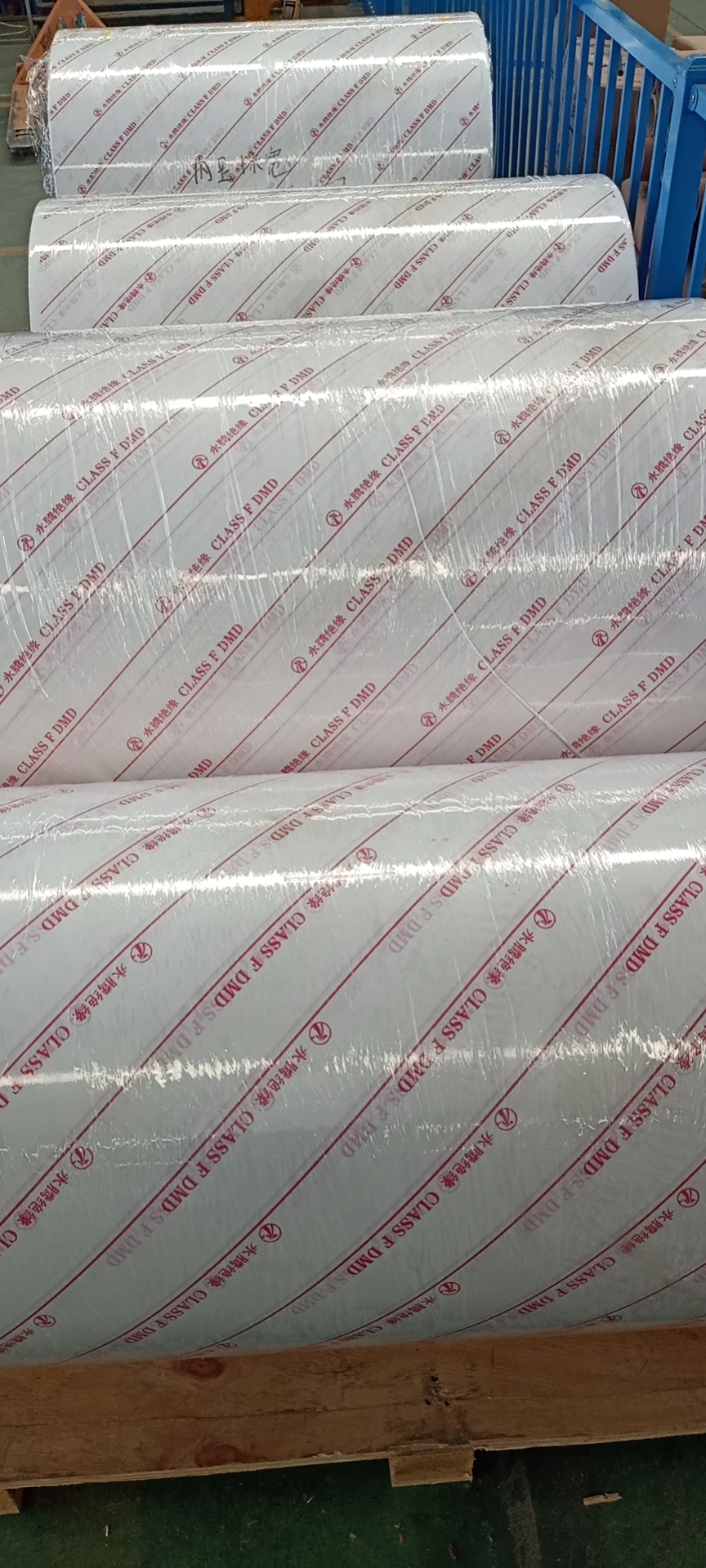

特点及用途：聚酯薄膜聚酯纤维复合材料是由聚酯薄膜两面涂以F级粘合剂，两面复以聚酯纤维非织布而成的复合材料。耐热等级为F级，介电性能良好，机械强度高，适用于Y系列和J02系列的电机,电器中作槽和匝间绝缘。颜色：白色。执行标准：GB/T5591.3-2018
序号
性能
单位
要求
1
标称厚度
mm
0.15
0.18
0.2
0.23
0.25
0.3
0.35
0.4
0.45
2
厚度偏差
±0.020
±0.025
±0.030
±0.035
±0.040
±0.045
3
标称定量及偏差
g/m2
140±20
190±28
200±30
220±33
260±39
270±40
300±45
325±48
350±52
380±57
425±63
460±69
500±75
560±84
4
薄膜标称厚度
µm
50
75
100
125
150
190
250
300
350
5
拉伸强度
纵向
不弯折
N/10mm宽
≥80
≥120
≥130
≥150
≥180
≥190
≥240
≥270
≥280
≥320
≥330
≥350
≥370
弯折后
≥105
≥110
≥170
≥200
≥220
≥250
≥300
≥310
横向
≥70
≥90
≥100
6
伸长率
%
≥15
≥5
≥10
≥3
≥20
≥2
7
击穿电压
kV
≥6
≥7
≥8
≥9
≥12
≥13
≥14
≥16
≥18
≥19
≥21
≥22
8
分层
-
不分层、无气泡或其他缺陷
9
受热影响（180℃±2℃，10min或供需双方商定）
不分层、不起泡、不流胶
10
挺度
N
待定
11
长期耐热性（温度指数.T1）
≥155
产品中心
